Место происхождения: | КИТАЙ |
Фирменное наименование: | nide |
Сертификация: | CE |
Номер модели: | ND-DZXSJ |
Количество мин заказа: | 1 набор |
---|---|
Цена: | negotiable |
Упаковывая детали: | Деревянный случай который соответствующий для транспорта моря |
Время доставки: | 60 рабочих дней |
Поставка способности: | 120 наборов в год |
цвет: | могущий быть предметом переговоров | условие: | новый |
---|---|---|---|
использованный для: | мотор 3 участков | контроль: | деятельность телефона удаленная |
система: | Мотор сервопривода AC | ||
Высокий свет: | производственная линия электрического двигателя,процесс сборки мотора |

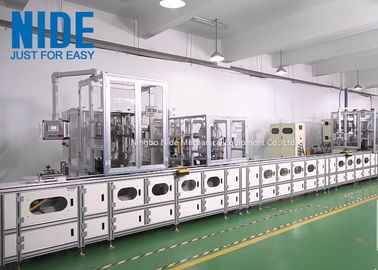

Автоматическая трехфазная машина производственной линии статора замотки мотора electirc с управлением remotor
Трехфазная производственная линия статора электрического двигателя стиральной машины имеет 6 рабочих станций, 3 головы замотки катушки и одну катушку вводя станцию.
Особенности машины:
Эта производственная линия статора электрического двигателя оборудована с автоматической замоткой катушки статора и машина вводить.
Эта линия использована для замотки статора мотора стиральной машины, замотки статора вентиляторного двигателя таблицы, etc. особенности как ниже:
1. Приспосабливает систему как источник питания для обматывать, прессформу окуная, индицирование мотора сервопривода AC чашки, провод hooking&cutting и питаться бумаги, приспосабливает трехфазный переменный мотор уменьшения частоты как источник питания индицирования turntable;
2. Функция: замотка 3 катушек слоя закончена индивидуально 3 обматывая станциями;
3. Шпиндель проконтролирован мотором сервопривода; точность поворотов поворот ±1; работая скорость может быть установила наугад, и вся машина не имеет никакие очевидные вибрацию и шум;
4. Возможный для обматывать paralle 2 проводов; замотка ясна, и никакая повреждения для покрытого эмалью провода. Машина остановит автоматически раз провод закончена;
5. Приспосабливает систему движения сервопривода для провода закрепляя и режущ XY ось двигая на переднее-назад левое направление, провод моста и длину подводящего провода можно отрегулировать;
6. Окунать прессформы проконтролирован системой сервопривода
7. Параметр процесса каждого статора может быть установил и сохранил индивидуально на HMI;
8. Приспосабливает рассекатель кулачка для катушки вводя оборудуя обмен станции, скорость контролирует преобразователем частоты;
состоится из вся машина 9.The обматывая механизм вращения летчика, обматывая механизм прессформы поднимаясь, катушку вводя механизм вращения угла, механизм закрепляя руки провода левый передний-назад, etc.;
10. Оно имеет недостаток диагностируя функцию;
11. Используйте mylar как клин;
12. Приспосабливает мотор сервопривода для питаться бумаги, вводить клина слота интервала смогите быть установленный. Длина и номер клина могут быть набором;
13. Материал ответственных частей оборудовать: оборудуя сталь;
механизм провода 14.The отжимая стабилизирован и надежный, смогите обмотать катушку сразу и точно в обматывая прессформу;
механизм замотки 15.The, клин делая механизм, катушку нажимая механизм, катушку вводя механизм имеет функцию пре-торможения;
скорость замотки 16.The, скорость прессформы окуная, скорость закрепляя руки провода двигая, клин делая скорость, скорость индицирования поворот-таблицы, катушку вводя вверх-нажимая высоту и время остановки может быть установила на HMI;
17. Отсутствие повреждения для клина, провода после вводить катушки;
18. Время цикла для одиночной катушки статора inserting≤32sec/pc
19. Прибор предохранения от провода сломленный, машина будет аварийная остановка если никакой сломанные провод или провод.
Технические данные:
Диаметр качания летчика: | 220mm; |
Длина стога: | ≤90mm; |
Статор OD: | ≤150mm; |
Обматывая скорость: | ≤2100RPM; |
Количество скачек: | 2-4 разделов |
Диаметр провода: | 0.18-1.1mm; |
Параллельный обматывая номер провода: | ≤2 |
Воздушное давление: | 0,5 | 0.6MPa; |
Сила: | 14Kw; |
Вес: | 4000KG; |
Экологическая температура: | -10~60℃ |
Размер машины: | (L) 2700* (w) 2300* (h) 2200 (включая бочонок провода) |
