Место происхождения: | Китай |
Фирменное наименование: | NIDE |
Сертификация: | CCC |
Номер модели: | ND-ZZX-5R |
Количество мин заказа: | 1 набор |
---|---|
Цена: | USD(0~150000) per set |
Упаковывая детали: | Деревянный случай соответствующий для транспорта моря |
Время доставки: | 120days |
Условия оплаты: | L/C, T/T |
Поставка способности: | 12line |
Имя: | Линия серийного производства Armature | Использованный для: | Продукция ротора armature мотора |
---|---|---|---|
Цвет: | RAL9010 или согласно требованию клиента | Тип: | Полно автоматический |
Высокий свет: | производственная линия электрического двигателя,сборочный конвейер электрического двигателя |

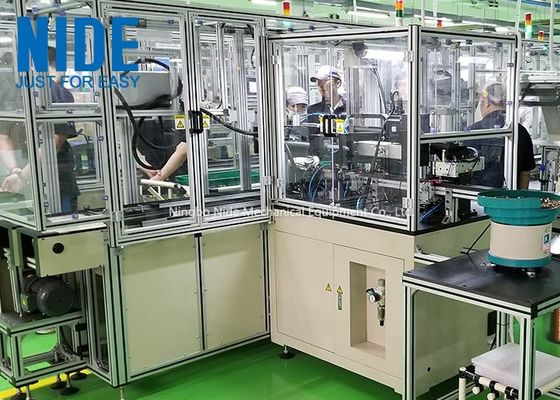

Подгонянный полностью автоматический сборочный конвейер продукции ротора armature мотора
I. Введение производственной линии ротора armature:
Этот автоматический сборочный конвейер produciton использован для серийного производства роторов мотора (коммутанты могут быть крюком или пазом).
Линия автоматического armature мотора manufactuing передана линией ленточного транспортера, и спереди и сзади машины можно подключить согласно предопределенному комуникационному протоколу для того чтобы осуществить умное автоматическое производство, и передачу workpiece, нагружая и разгружая, обнаружение, и передачу производственного процесса можно закончить без ручной интервенции.
Сборочный конвейер продукции ротора мотора состоит из главного операционного стола (включая порты верхнее и более низкое питания), машины вала ротора отжимая, машины коммутанта ротора отжимая, автоматического ввода бумаги изоляции ротора, двойной машины замотки катушки ротора armatur летчиков, и полностью автоматического сварщика пятна коммутанта ротора, автоматической машины ввода клина слота ротора, машины коммутанта ротора armature поворачивая, машины ротора armature deburring, машины полностью автоматического ротора интегрированной испытывая.
Эти машины формируют автоматическую производственную линию ротора через ленточные транспортеры.
Workpiece помещен в производственной линии от консоли.
Вся производственная линия выполнит соответствуя процесс согласно уместному процессу.
В конце концов, оно будет повторно использовано назад к понижая порту для того чтобы извлечь завершенный workpiece.
Каждое технологическое оборудование имеет функции как отдельная установка, дисплей, деятельность, звук и светлый сигнал тревоги.
II. представление и характеристики
1. Эта автоматическая линия серийного производства ротора включает presser вала якоря, прессу коммутанта ротора armature, inserter бумаги изоляции ротора автоматический, двойную моталку ротора armature вилки мухы, полностью автоматический сварщика пятна коммутанта ротора, автоматический inserter клина слота ротора armature, машину коммутанта ротора заканчивая поворачивая, машину коммутанта ротора deburring, и машину полностью автоматического ротора armature испытывая.
2. Полную линию оборудование производства ротора можно автоматически соединиться или эксплуатирова независимо.
3. предварительная и изощренная технология изготовления хозяина совмещенная с сильной системой ленточного транспортера для разнообразие различных плоскостных конфигураций.
4. Он имеет преимущества простоты, гибкости, высокой эффективности и надежности, которые могут значительно сохранить силу человека, уменьшить трудовую интенсивность и эффектно улучшить продукцию и качество.
5. высокопрочное возникновение структуры рамки все-алюминия, простых и элегантных.
6. Главная консоль деятельности может выполнить централизованные контроль и дознание дисплея на всей производственной системе, и может прочитать и написать отростчатое состояние продукта инструкциями ручного входного сигнала, которые могут изменить процесс обработки продукта, и деятельностью humanizedее.
7. сравненный с линией пневматический транспортировать, кпд передачи выше, шум более небольшой, и workpiece не поврежден во время транспорта; пояс транспортируя структуру совмещенную с умной системой опознавания осуществляет гибкость от оборудования и программного обеспечения, и делает проводку более гибким и разнообразным.
8. Вся линия производства ротора принимает систему управления автоматического идентификации. Каждый процесс может автоматически прочитать, написать и определить подвергая механической обработке состояние workpiece, так, что линия тело сможет лучше приспособиться к сложным и разнообразным требованиям к производственного процесса.
9. клиенты могут установить различные модели в сильно эффективную и практически линию автоматического производства согласно реальным условиям как тип продукта, технические индикаторы и требования к продукции.
Параметры оборудования III.The основные
Мы можем подгонять машину согласно потребностям клиента, пожалуйста свяжемся мы если вам нужно оно.
a. Автоматические параметры отжимая машины коммутанта ротора armature
Название продукта | Машина коммутанта armature мотора отжимая |
Armature O.D: | 20-60mm |
Вал O.D: | 3-15mm |
Длина вала: | 32-250mm |
Номер слота Armature: | 8-24 слотов |
Коммутант O.D: | 8-40mm |
Амплитудная модуляция скорости: | 0-670Hz |
Источник воздуха: | 6-6Kg/cm2 |
Полная сила: | 1.0KW |
Источник питания: | AC220V, 50/60Hz |
Вес: | О 400Kg |
Размер: | 910*880*1300mm |
b. Двойные параметры машины замотки катушки обмотки якоря моталки летчика
Название продукта | Машина замотки катушки ротора Armature |
Диаметр провода: | 0.25~1mm |
Armature O.D: | 20~60 mm |
Длина стога Armature: | 10~60 mm |
Тип слота: | прямой слот (отсутствие больше чем 36 слотов) |
Номер слотов Armature: | Нечетный, даже слот |
Считать ряд: | 0~99999 |
Диаметр коммутанта: | 18~40 mm |
Скорость вилки мухы: | 0~3000 rpm |
Индексировать скорость: | 0~3000 rpm |
Процесс действия: | Одиночное действие, автоматическое |
Воздушное давление: | 4~6 Kg/cm2, 0.5-0.7MPa |
Сила машины: | 4KW |
Температура: | -10~40ºC |
Влажность: | 40~90% |
Электропитание: | 3phase 380V±10% 50/60 Hz |
Полный вес: | около 1 180 Kg |
Размер: | 2000 (длина) ×1300 (ширина) ×1800 (высота) mm3 |
Эффективность продукции: | высчитанное 800-900set/class (основанный на 12slots 24hooks, 20turns) |
c. Полностью автоматические параметры сварочного аппарата пятна коммутанта armature мотора
Название продукта | Машина коммутанта Armture hotstaking |
Метод загрузки: (выберите любое одно от следующих 3 методов) |
1.Manually нагружать/разгружая |
Методо индексов: | индицирование сервопривода |
Тип коммутанта: | крюк или рослость |
Диаметр провода: | 0.2mm-1.0mm |
Диаметр Armature: | 20mm-60mm |
Длина стога Armature: | 10mm-60mm |
Длина вала: | 50mm-250mm |
Диаметр коммутанта: | 10mm-40mm |
Диаметр вала: | 3mm-17mm |
Крюк коммутанта/номер рослости: | ≥3 |
Нул находя методов: | вручную armature места, привод цилиндра один блок для располагать |
Метод управлением давления: | весна + цилиндр + обнаружение давления |
Метод головы заварки охлаждая: | водяное охлаждение |
Установка параметра: | установите на экран касания и источник питания, параметр также может быть набором |
Метод управлением источника питания: | близкая обратная связь петли, высокая точность, заворот |
Обжатое воздушное давление: | 4kg/cm2-6kg/cm2 |
Сваривая сила источника: | трехфазное AC380V±10% 50HZ 40KW |
Сила водяного охлаждения: | трехфазное AC380V±10% 50HZ |
Вес машины: | 800kg (для ссылки) |
Размер: | 785 (l) x 910 (w) x 2100 (h) mm 3 (для ссылки) |
Дисплей изображения оборудования IV.The главный
машина замотки катушки ротора armature летчика двойника 1.The
2. Машина сварщика пятна коммутанта armature горячая укрепляя
машина коммутанта ротора armature 3.The поворачивая
