380 В, автоматическая машина для намотки игольной катушки статора BLDC, машина для намотки иглы ротора двигателя для бесщеточного двигателя
(1) Машинная индукция:
Эта игольчатая машина для бесщеточного двигателя предназначена для обмотки обмотки статора внешнего якоря BLDC. Намоточное устройство статора имеет двухпозиционную конструкцию внешней обмотки игольчатого типа. Клиенты могут устанавливать параметры в соответствии со своими потребностями, такие как автоматическая намотка, многопроволочная намотка, автоматическая индексация, автоматическое перекрытие, скорость намотки и т. д.; В каждом цикле действия одновременно наматываются 2 ротора BLDC. Простота эксплуатации и высокая эффективность производства.
(2) Технические параметры:
| Название продукта: |
Машина для намотки катушки статора BLDC/Игольчатая намотка |
| Тип: |
Автоматический |
| Идентификатор арматуры BLDC: |
20-80 мм (другие характеристики могут быть специально разработаны) |
| Внешний диаметр арматуры BLDC: |
50-120 мм (другие характеристики могут быть специально разработаны) |
| Длина стека арматуры BLDC: |
10-80 мм (стандартный ход)
100-200 мм (длинный ход, специальная настройка)
|
| Диаметр провода: |
0,5-1,5 мм (другие характеристики могут быть специально разработаны) |
| Применимый номер полюса: |
многополярный |
| Механизм обмотки двигателя: |
Игольная обмотка |
| Намоточные станции: |
Два |
| Скорость шпинделя: |
0--300 об/мин (регулируемый) |
| Сервомеханизм: |
Два индексных двигателя мощностью 4,4 кВт
Один намоточный двигатель мощностью 3 кВт с тормозом
Двухпроводной двигатель мощностью 750 Вт или около того.
|
| Напряжение: |
380 В/50 Гц, три фазы, четыре провода |
| Давление воздуха: |
0,5--1 МПа |
| Власть: |
20КВт |
| Измерение: |
1200*1360*1800 мм (длина * ширина * высота) Не включает решетку |
| Масса: |
600 кг |
(3) Применение:
Игольчатая намоточная машина ротора двигателя подходит для внешней обмотки статора бесщеточных двигателей во многих областях, таких как производство тяжелых металлов, медицинское оборудование, бытовая техника и электромобили.
(4)Функция и характеристики:
1. Игольчатая намоточная машина двигателя подходит для многополюсной обмотки якоря BLDC. Ручная загрузка и разгрузка, автоматический зажим, намотка и резка.
2. В раме используется утолщенный алюминиевый профиль 4080, а пластина стола изготовлена из чугуна для поглощения вибрации, даже при намотке на высокой скорости вибрация очень мала.
3. Детали инструментов и приспособлений имеют режим позиционирования вниз, стабильное позиционирование и надежную затяжку.
4. Зажим и резка проволоки, конструкция линейной части компактна, зажим проволоки и резка проволоки выполняются одновременно;
5. Различные параметры статора и обмотки можно быстро переключать через HMI для адаптации к различным требованиям статора.
6. Быстрая смена инструментов; (20 минут при наличии навыков)
7. Полная защита из алюминиевого сплава.
8. Управление ПЛК, отображение ошибок.
9. Натяжение провода умеренное, без травм, поломок и т. д.
10. Солевой тест изделия проводится в пределах 10 мА в течение одной минуты.
11. Индекс безопасности оборудования: соответствует стандарту CE.
12. КПД: 120 об/мин.
13. Бит: 5 минут/ротор BLDC.
14. Шум: 60-70 децибел и меньше.
(5)Картинное шоу

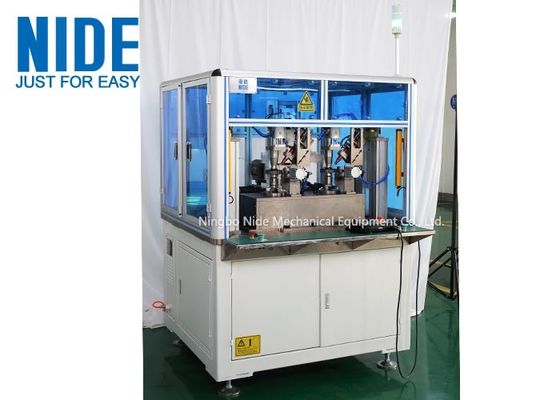

1. Машина для намотки игл статора BLDC.

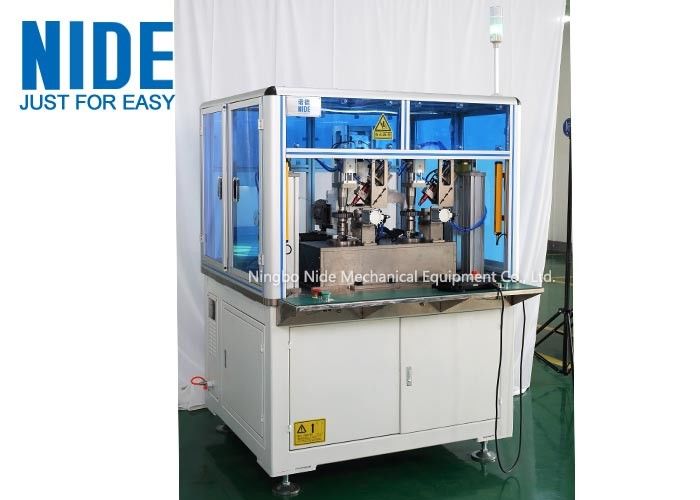

2. Машина для намотки игл статора BLDC.
