| Место происхождения: | Китай |
| Фирменное наименование: | NIDE |
| Сертификация: | CE |
| Номер модели: | ND-R2SW02B |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Деревянный случай который соответствующий для транспорта моря |
| Время доставки: | 65 рабочих дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 120 наборов в год |
| Наименование продукта: | Машина для намотки иглы статорной арматуры BLDC | Цвет: | на заказ |
|---|---|---|---|
| Тип: | Автоматический | Используется: | Роттор внешней арматуры BLDC-мотора |
| ID ротора: | 20-80мм | ОД ротора: | 50-120mm |
| Эффективность: | 120 оборотов в минуту | обматывая станции: | ДВА |
| Выделить: | машина замотки вентилятора,автоматическая машина замотки мотора |
||
380V Автоматический BLDC статор арматура игла катушка обмотки машины двигатель ротор игла обмотка для бесстыльного двигателя
(1) Индукция машины:
Эта машина для намотки иглы без щетки предназначена для намотки катушки статора внешней арматуры BLDC.Клиенты могут устанавливать параметры в соответствии со своими потребностями, такие как автоматическая обмотка, многопроводная обмотка, автоматическая индексация, автоматическое протяжение, скорость обмотки и т. д.; Каждый цикл действия одновременно обмотает 2 ротора BLDC.простая работа и высокая эффективность производства.
(2) Технический параметр:
| Наименование продукта: | Машина для обмотки катушек статорной арматуры BLDC/намотка иглы |
| Тип: | Автоматический |
| Идентификация арматуры BLDC: | 20-80 мм (другие спецификации могут быть специально разработаны) |
| БЛДК Арматура О.Д.: | 50-120 мм ((Другие спецификации могут быть специально разработаны) |
| Длина стека брони BLDC: |
10-80 мм (стандартный ход) 100-200 мм ((Долгий ход, специальная настройка) |
| Диаграмма: | 0.5-1.5 мм ((Другие спецификации могут быть специально разработаны) |
| Применимый номер полюса: | многополярный |
| Механизм намотки двигателя: | Намотка иглы |
| Станции намотки: | Два. |
| Скорость вращения шпинделя: | 0-300 оборотов в минуту (регулируемый) |
| Сервомеханизм: |
Два индексирующих мотора мощностью 4,4 кВт Один винтирующий двигатель мощностью 3 кВт с тормозом Двухмоторные провода мощностью 750 Вт |
| напряжение: | 380 В / 50 Гц Три фазы четыре провода |
| Давление воздуха: | 00,5-1 МПа |
| Мощность: | 20 кВт |
| Размер: | 1200*1360*1800 мм (длина * ширина * высота) Не включает проволочную стойку |
| Вес: | 600 кг |
(3) Применение:
Машина для намотки иглы ротора двигателя подходит для внешней намотки статора бесстыльного двигателя во многих областях, таких как HM, медицинское оборудование, бытовые приборы и электромобили.
(4)Функция и характеристики:
1Моторная игольная обмотка подходит для многопольной обмотки катушек BLDC арматуры.
2. Рама принимает утолщенный 4080 алюминиевый профиль, а столовая плита принимает чугун для поглощения вибрации, даже при обмотке на высокой скорости, вибрация очень мала.
3.Оборудование и фиксационные детали принимают режим расположения вниз, стабильное расположение и надежное затягивание.
4. Сцепление проволоки и резка проволоки, структура линейной части компактная, сцепление проволоки и резка проволоки завершаются одновременно;
5Различные параметры статора и обмотки могут быть быстро переключены через HMI для адаптации к различным требованиям статора.
6. Быстрая замена инструментов; ((20 минут с опытом)
7Полная защита из алюминиевого сплава
8Управление ПЛК, дисплей неисправностей
9Протяженность провода умеренная, нет травм, нет повреждений.
10Испытание соли продукта проводится в пределах 10 мА за одну минуту.
11Индекс безопасности оборудования: соответствует стандарту CE.
12Эффективность: 120 оборотов / мин.
13Удар: 5 минут / BLDC ротор.
14Шум: 60-70 децибел или меньше.
(5)Фотошоу

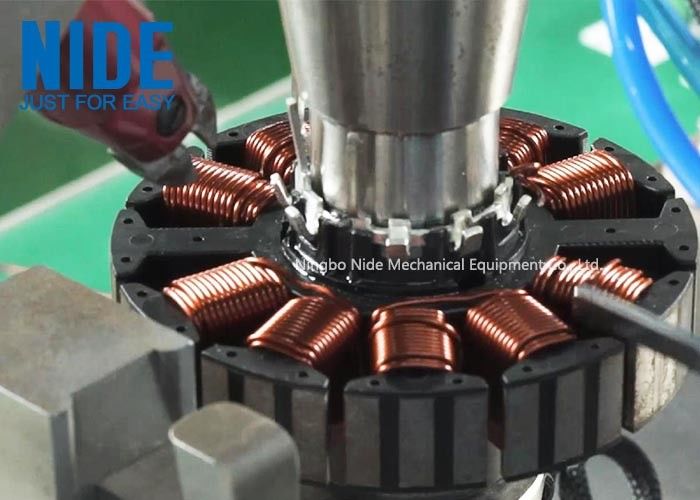

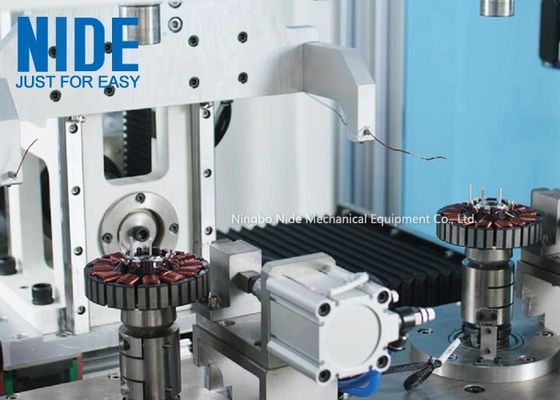

1.Машина для намотки иглы статора BLDC

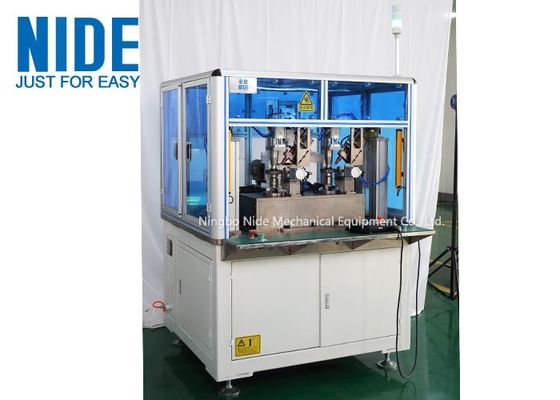

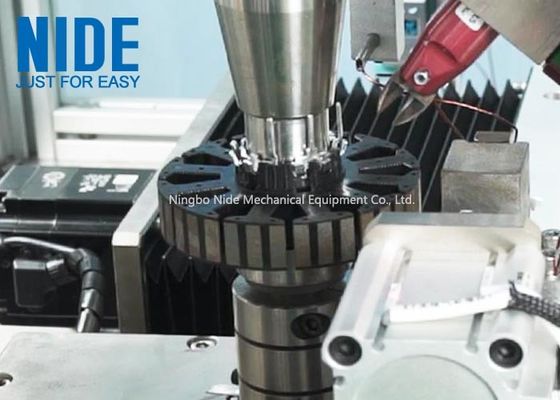

2Машина для намотки иглы на статоре BLDC
