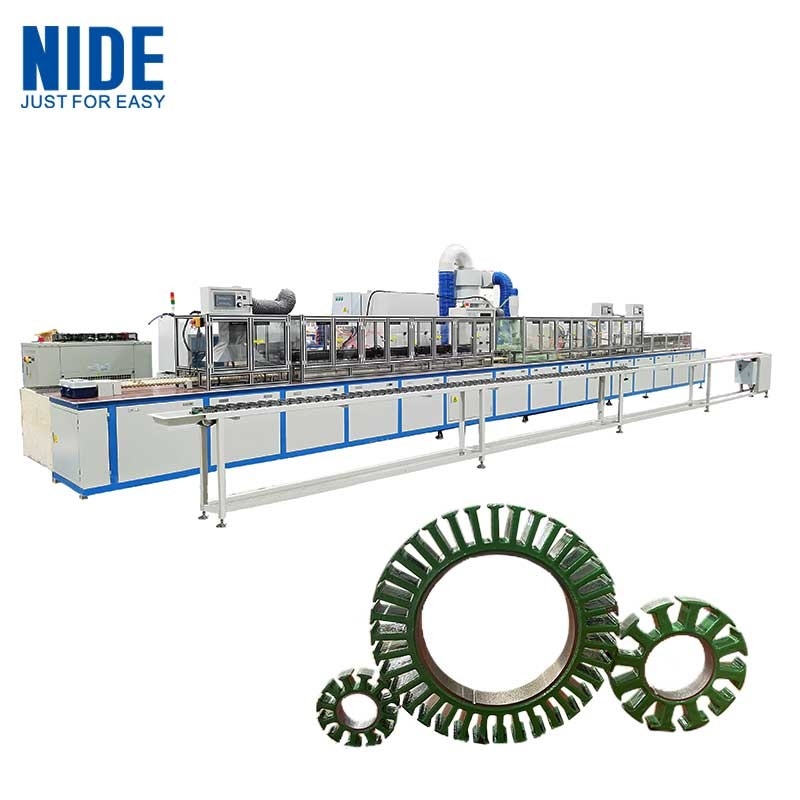

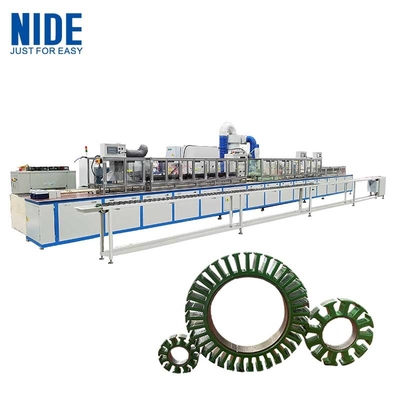

Автоматическая линия электростатического порошкового изоляционного покрытия для ядра статора бесбрюшевого двигателя

1. Применение

Машина для покрытия порошковым покрытием специально используется для покрытия микромоторного ротора и безстылочного статора двигателя.Он заменяет традиционную технологию вставки изоляционной бумаги и повышает эффективность производстваЭто улучшает баланс, сопротивление напряжению и другие электрические свойства двигателя, а также облегчает обмотку обмотки арматуры.

2Принцип работы:

Используется процесс электростатического флюидизированного покрытия постели, и высокочастотный нагрев быстро отверждается,так что эпоксидный смолой порошок расплавляется и выравнивается из-за тепла и прилипает к поверхности статора и ротора для формирования высококачественного изоляционного покрытия, который заменяет традиционную изоляционную бумагу.

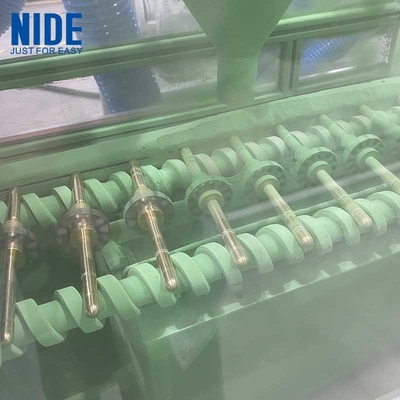

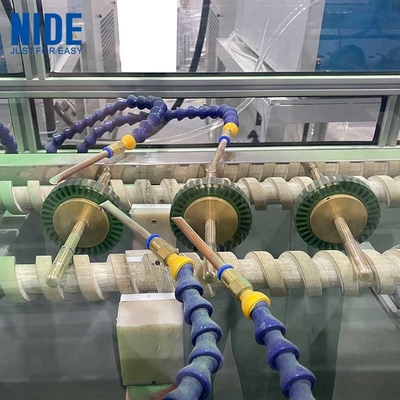

Статор и ротор переносятся на жидкостное поле с помощью винта.и затем равномерно покрывается на арматуре под действием высоковольтного статического электричестваЗатем порошок, который не требует покрытия на арматуре, удаляется дуновением, скребкой и другими методами.так что слот арматуры имеет равномерный изоляционный слой.

3Технические характеристики:

3.1. Высокая эффективность работы и низкая интенсивность труда;

3.2. изоляционный слой является равномерным и толщина покрытия может быть регулирована в соответствии с требованиями клиента;

4Технические параметры:

Размеры (L × W × H): 12300 × 810 × 1470 мм

Напряжение: трехфазное 380V, 60HZ

Общая мощность: 90 КВт

Скорость транспортировки ротора: 0,1 м/мин

Толщина покрытия: 0,15-0,5 мм (согласно спецификациям порошка)

Уровень восстановления порошка: 98%

Объем воздуха для циркуляции порошка: 2500 м3/ч

5Структурное описание:

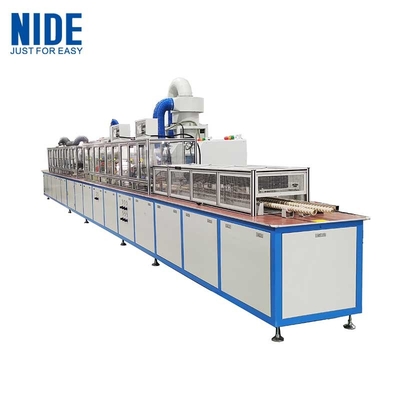

Машина состоит из предварительного нагрева и охлаждения устройства, устройства передачи, флюидизированного постельного покрытия, устройства для очистки порошка, устройства для восстановления порошка, высокочастотного нагрева, системы охлаждения,рама и защитная крышка.

6Контроль толщины покрытия

6.1При одном и том же электростатическом высоком напряжении, снижение скорости винта и увеличение давления воздуха, подающего порошок, может увеличить толщину покрытия.

6.2При определённой скорости винта повышение электростатического высокого давления и сжигание давления воздуха могут должным образом увеличить толщину покрытия.но если электростатическое высокое давление слишком велико, это повлияет на плоскость покрытия.

6.3Давление воздуха, подаваемого порошком, не должно быть слишком большим, в противном случае порошок переполняется.

7Контроль температуры нагрева

7.1 Регулировать высокочастотную выходную мощность в соответствии с размером арматуры и требованиями к нагреву порошка.

7.2 После корректировки запишите данные и не изменяйте параметры по своему усмотрению.
