Автоматическая машина для формования статора с штифтом

Подробная информация о продукте:

Место происхождения:	КНР
Фирменное наименование:	Nide
Сертификация:	None
Номер модели:	ND-HPML-ST030

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	negotiable
Упаковывая детали:	Деревянный случай соответствующий для транспорта моря
Время доставки:	35 рабочих дней
Условия оплаты:	T/T, L/C
Поставка способности:	50 наборов в год

контакт

Подробное описание продукта

Имя:	Машины для намотки колючей спирали	Размер машины:	Средний размер
Тип автоматизации:	Полностью автоматическая	Рабочая станция:	одиночная рабочая станция
Услуги по индивидуальному заказу:	Доступно
Выделить:	Машины для формования статора с штифтом , Решение по технологии двигателя с штифтом , Автоматическая машина для формования статора с штифтом

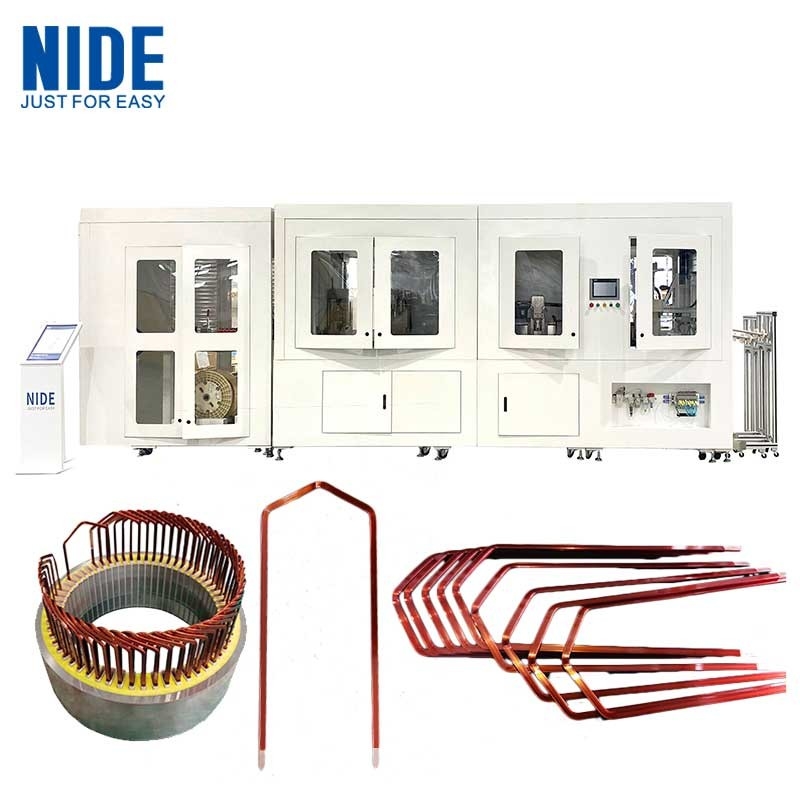

Автоматическая машина для формования статора с штифтом

Name: Автоматическая машина для формования статора с штифтом
Brand: Ningbo Nide Tech Co., Ltd
SKU: ND-HPML-ST030
Price: 250,250.00 USD
Availability: InStock

Описание процесса работы станторной формовочной машины

Основная структура включает в себя: механизм подачи проволоки, механизм выпрямления, механизм перфорации и удаления краски, механизм освобождения проволоки, механизм резки, механизм формирования катушки с штифтом,механизм всасывания отходов, механизм проводки и т.д.;

Вмашина для формования статоров с штифтом волосзапускается вручную, и машина автоматически завершает разгрузку материала, выпрямление медного провода, прокол и удаление краски, подачу фиксированной длины, 2D-формирование, резку, 3D-формирование,всасывание отходов, штамповки и формования, и сбор волос иголки.

Ручная загрузка и разгрузка медной катушки,

Автоматическое формирование на машине,

Ручная замена форм.

Автоматическая машина для формования статора с штифтом 0

Процесс обмотки статора с шприцем делится на 5 этапов:

•Размотка медного провода из катушки, выпрямление и подача в станцию

•Удалить излучение от провода в определенных местах

•Разрезание деталей проволоки на определенные требуемые длины

•Сгибание двухмерных форм

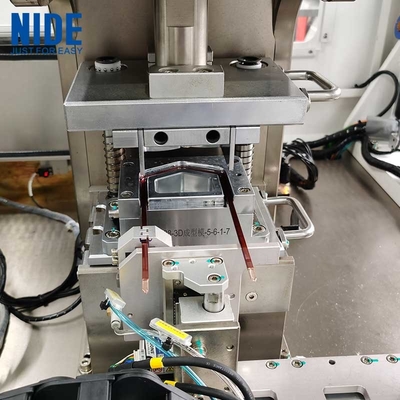

• Формирование трехмерных форм с помощью одной установленной формовой пленки, гибкая для обмена на различные формы

Автоматическая машина для формования статора с штифтом 1

Контроль качества технологий формования пряжи

1Сервосистема питания провода, питание провода	точность может быть ≤ ± 0,2 мм;

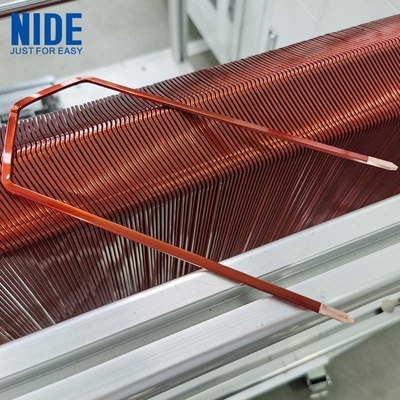

2Отклонение между размером формы U после формирования и теоретической цифровой моделью:	прямота ноги ≤ 0.2, корона с включением R и контур 20 мм ниже коронки ≤1;
3. Угол изгиба 2D	точность ≤0,5°;
4. Напряжение разрыва линии U-pin	составляет не менее 90% от требуемого напряжения прочности медного провода (значение прочности напряжения необходимо проверить на практике);
5У-принт не имеет ненормального изгиба, деформации или переплетения;
6При удалении краски нет остатков, и толщина равномерна;
